Un chiffre m'a fait arrêter de scroller, l'autre jour, en lisant une note technique d'ASML. Le prix d'une seule machine de lithographie High-NA EUV : autour de 350 millions d'euros l'unité. Pour ce montant, on n'achète pas un outil posé dans un atelier — on achète une pièce de la taille d'un petit immeuble, livrée en dizaines de conteneurs, qu'il faut réassembler pendant des semaines avant le premier wafer. Voilà où en sont les avancées récentes dans le domaine des semi-conducteurs : des machines plus chères que des immeubles, des puces empilées comme des étagères, et une carte du monde qui se redessine à coups de milliards publics.
Points clés à retenir
- La lithographie High-NA EUV change d'échelle, pas seulement de finesse : chaque machine coûte plusieurs centaines de millions et impose de repenser toute l'usine autour d'elle.
- On ne grave plus seulement plus petit — on empile : chiplets, packaging avancé, HBM. Une bonne part de la performance vient désormais de la manière dont on assemble, pas uniquement de la façon dont on dessine.
- Le grand rattrapage de la Chine se joue sur une génération de retard assumée, compensée par des volumes et des investissements massifs.
- ASML reste le point de passage quasi obligé de toute la filière. Son carnet de commandes agit comme un indicateur avancé de tout le cycle.
- Ce qui manque le plus au secteur n'est plus le silicium brut, mais l'électricité, l'eau et les techniciens capables de faire tourner ces usines.
Les avancées récentes dans les semi-conducteurs : ce qui change vraiment, et pas qu'en salle blanche
Pendant des décennies, on a mesuré le progrès en nanomètres gravés. On passait de 14 à 10, puis à 7 nm, comme on passe une ceinture de judo. Cette lecture ne tient plus vraiment. Les nœuds annoncés aujourd'hui sont des appellations marketing, plus des dimensions physiques réelles, et l'écart entre ce qu'on promet sur une plaquette et ce qu'on sait produire en volume est devenu un sujet à part entière.
Ce qui a réellement bougé ces derniers mois, c'est la manière de fabriquer. Trois bascules concrètes.
Le packaging est devenu le vrai terrain de jeu
Pendant longtemps, fabriquer une puce revenait à tout intégrer sur un même morceau de silicium. Plus on empilait de fonctions, plus le die grossissait, et plus le taux de rendement s'effondrait — une seule poussière sur une surface énorme et vous perdiez tout. La réponse a été de découper : on grave plusieurs chiplets plus petits, qu'on teste séparément, puis qu'on assemble. Un die défectueux ne condamne plus la puce entière, on le remplace.
Et là, surprise : la performance ne vient plus tant de la gravure que de la façon dont on colle ces morceaux ensemble. Le packaging avancé, avec ses interposeurs en silicium et ses mémoires HBM empilées, est devenu la ressource rare. Concrètement, ce qui limite la production de certaines cartes d'IA, ce n'est pas la gravure du processeur — c'est la capacité à empiler la mémoire autour de lui.
La lithographie qui impose de reconstruire l'usine autour d'elle
Une machine High-NA EUV ne se contente pas de remplacer son aînée sur le même carrelage. Elle est plus lourde, plus gourmande en énergie, plus exigeante en stabilité. La poser dans une usine existante relève souvent du casse-tête : il faut repenser les fondations, le flux d'air, la logistique. Voilà pourquoi seuls quelques acteurs peuvent réellement suivre la cadence — et pourquoi la barrière à l'entrée, dans ce métier, s'élève chiffre après chiffre.
Le problème ? Toute cette mécanique repose sur un nombre d'acteurs ridiculement faible. Une chaîne de sous-traitants en optique, en mécanique de précision, en miroirs. Coupez un maillon et le géant s'arrête.
Les nouveaux transistors, dits gate-all-around
Le transistor a changé de forme. Là où la grille ne touchait la canal qu'en haut, elle l'enserre désormais sur ses quatre côtés. L'intérêt est simple : mieux contrôler le courant, donc mieux gérer les fuites et la consommation. La densité de puissance n'est plus un détail de fiche technique — elle est devenue une contrainte de facture d'électricité pour l'exploitant du centre de données.

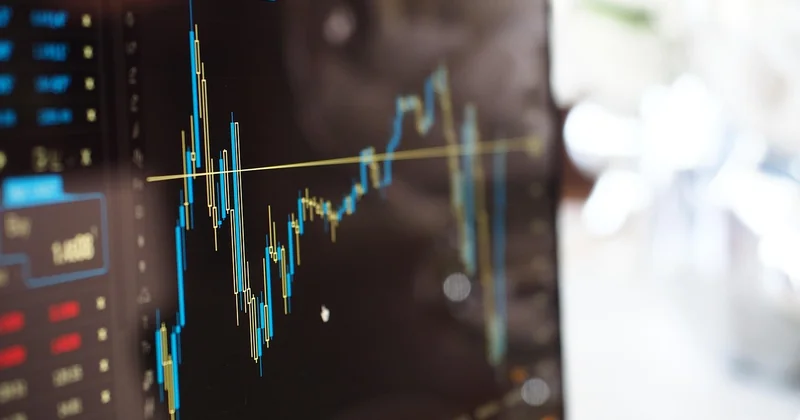

Pourquoi l'actualité des semi-conducteurs se lit aussi en bourse
Je vais être direct : quand on me demande où va le secteur, je regarde rarement les annonces produit. Je regarde le carnet de commandes d'ASML. Une seule entreprise, un seul indicateur — mais il précède le cycle de plusieurs trimestres. Quand les commandes de machines décollent, c'est que deux ou trois fondeurs ont décidé d'ajouter de la capacité pour des clients qu'ils ont déjà en tête. Quand elles calent, c'est que quelqu'un, quelque part, a revu ses prévisions à la baisse.
ASML, le point de passage quasi obligé
Personne ne grave une puce de pointe sans passer par un équipement lithographique d'ASML. Cette position quasi monopolistique sur le segment le plus avancé en fait un cas à part. Son cours est suivi de près, non pas parce qu'elle fabriquerait des puces — elle n'en fabrique aucune — mais parce que tout le monde dépend de ses livraisons.
Quand une seule entreprise contrôle un goulot d'étranglement de la chaîne, son résultat trimestriel n'est plus une nouvelle sectorielle. C'est une information macro.
Les entreprises du semi-conducteur et la fin du cycle unique
Longtemps, le secteur battait au même rythme : tout le monde montait en même temps, tout le monde chutait en même temps. Cette synchronisation s'est cassée. Les fondeurs de pointe et les fabricants de mémoires ne vivent pas la même demande. Une entreprise qui vend aux serveurs d'entraînement d'IA n'a pas grand-chose en commun avec celle qui vend à l'électronique grand public.
Résultat, un investisseur qui parle « du semi-conducteur » comme d'un bloc unique se trompe probablement d'analyse. Ce ne sont plus les mêmes métiers.
| Segment | Ce qui tire la demande | Ce qui freine |
|---|---|---|
| Fondeurs de pointe | Accélérateurs d'IA, calcul haute performance | Capacité limitée, coût des nouvelles usines |
| Mémoires HBM | Empilement autour des processeurs d'IA | Rendement d'assemblage, disponibilité des substrats |
| Équipementiers | Carnets de commandes des fondeurs | Cycles longs, dépendance à quelques clients |
| Puces matures | Automobile, industriel, électroménager | Surcapacité, pression sur les prix |
| Test et métrologie | Complexité croissante des assemblages | Aucun — c'est le maillon qu'on oublie |
Pourquoi le test et la métrologie deviennent stratégiques (alors qu'on n'en parle jamais)
Avouons-le : personne ne rêve devant une machine de test. C'est le parent pauvre du récit, celui qu'on saute dans les présentations pour arriver plus vite aux puces qui brillent. Et pourtant, une bonne part du coût d'une puce de pointe vient maintenant de la difficulté à la tester.
Plus on empile, plus il devient dur de vérifier quoi que ce soit. Un die isolé, on le contrôle facilement. Une pile de composants collés, on ne peut plus revenir en arrière : ce qui est assemblé est assemblé. Le test doit donc intervenir plus tôt, plus finement, et sur des structures devenues minuscules. C'est un métier discret, avec ses propres acteurs, et c'est là que se joue une partie de la marge.
J'ai vu un ingénieur résumer ça d'une phrase que je n'oublie pas : « on ne fabrique bien que ce qu'on sait mesurer ». Le packaging avancé a transformé cette phrase en contrainte industrielle.
Le volet Chine : la course en avant, et ce qu'elle coûte
Question qu'on me pose souvent : à quoi bon interdire des machines si un pays finit toujours par en produire ? La réponse est plus nuancée qu'un simple oui ou non.
Quand l'accès aux équipements les plus avancés se restreint, la stratégie change de nature. On ne cherche plus à être premier sur la finesse, on cherche à être suffisamment bon partout. Cela veut dire produire en volume sur des nœuds plus matures, sécuriser l'approvisionnement, et investir massivement dans l'outillage domestique. La Chine a ainsi bâti une industrie de puces dites matures qui alimente l'automobile, l'électroménager, l'industriel — des marchés énormes où la pointe n'est pas indispensable.
L'écart de génération, assumé
Le pays reste globalement à une génération de retard sur le segment le plus fin. Ce n'est pas un accident, c'est un arbitrage. Combler cet écart demande non seulement des machines, mais des décennies de savoir-faire en matériaux, en optique, en chimie. On ne rattrape pas ça avec un chèque.
La guerre des terres rares, en sens inverse
Et c'est là que la partie devient intéressante. Le pays qui subit des restrictions sur les machines contrôle par ailleurs une part importante du raffinage de certains matériaux critiques. Chacun tient un fil de la pelote de l'autre. Un article qui ne présente que la restriction technologique sans mentionner cette interdépendance passe à côté de la moitié du sujet.
Ce qui va réellement limiter la prochaine étape (indice : ce n'est pas le silicium)
Voilà mon pari, et je veux bien le défendre jusqu'au bout. La contrainte des prochaines années ne sera ni la finesse de gravure ni la disponibilité du silicium. Elle sera triplement matérielle.
- L'électricité. Une usine de pointe consomme comme une ville moyenne. Le réseau suit mal.
- L'eau. Ultra-pure, en quantités industrielles, à recycler sur place.
- Les gens. Des techniciens capables de faire tourner une salle blanche, et il n'y en a pas assez.
Bref, on a passé vingt ans à optimiser des transistors. On va passer les dix prochaines à optimiser des kilowatts et des formations. C'est moins glamour, c'est tout aussi déterminant.
Ce qu'il faut retenir de la séquence en cours
Les avancées récentes dans les semi-conducteurs ne se résument pas à une course aux nanomètres. Elles se jouent sur l'assemblage, sur la lithographie qui reconfigure l'usine entière, sur un maillon discret — le test — devenu central, et sur une recomposition géographique où chacun tient une carte de l'autre.
Si vous ne deviez retenir qu'une chose, ce serait celle-ci : la prochaine grande pénurie du secteur ne sera probablement pas une pénurie de puces. Elle sera une pénurie de tout ce qui permet de les fabriquer — l'énergie, l'eau, et les mains capables de tenir une salle blanche.
